Revo Job

Jednostka centralna
Revo Job

Odkurzacz centralny Revo Job to nowy produkt firmy Sistem Air, przeznaczony do intensywnego użytku w budynkach hotelowych lub innych zastosowań profesjonalnych. Główne jego cechy, to prostota, niezawodność i duża moc ssania.
Revo Job jest jednostką centralną służącą do odsysania pyłów i zabrudzeń w budynkach. Standardowo wyposażony jest w automatyczny system oczyszczania filtra.

POZNAJ Revo Job

CECHY ODKURZACZA Revo Job

Odkurzacz centralny przemysłowy Revo Job

Gwarantowana niezawodność

Zastosowanie wysokowydajnych silników oraz precyzyjny montaż, tworzą z jednostki centralnej Revo Job bardzo wydajny agregat.

Elektronika sterująca została wykorzystana do niezbędnych funkcji sterowania i optymalizacji zużycia energii, co w przyszłości zaowocuje stabilną pracą i niskimi kosztami serwisowymi.

Jednostka centralna Revo Job jest przeznaczona do użytku w zastosowaniach przemysłowych, o następujących parametrach:

  • wydłużony czas pracy całego systemu,
  • różne rodzaje zasysanych zanieczyszczeń,
  • złożony system rurociągu.

PROFESJONALNA FILTRACJA

System filtracji w jednostce centralnej Revo Job

System filtracji w jednostce centralnej Revo Job bazuje na dwóch podstawowych elementach:

  • metalowym, siatkowym filtrze wstępnym, którego zadaniem jest ochrona przed ostrymi lub żarzącymi się elementami, które mogłyby uszkodzić powierzchnię filtra zasadniczego,
  • filtrze zasadniczym w postaci wkładu poliestrowego z dużą powierzchnią filtracyjną zapewaniającą wysoki stopień wydajności oraz możliwość mycia pod bieżącą wodą,
  • systemie automatycznego oczyszczania filtra, realizowanego po określonej liczbie cykli sprzątania.
System filtracji w odkurzaczu centralnym Revo Job
System filtracji w Revo Job
System filtracji w Revo Job

Oszczędność energii w Revo Job

Revo Job Oszczędność energii

Jednostka centralna Revo Job jest wyposażona w nowoczesny silnik z wentylatorem bocznokanałowym, który zapewnia wysoką wydajność przy zoptymalizowanym zużyciu energii.

Pozwala to na uzyskanie równowagi pomiędzy gwarantowanym przepływem powietrza i podciśnieniem przy wszystkich prędkościach obrotowych silnika, co oznacza połączenie najlepszych parametrów pracy, wraz z najniższym zużyciem energii, niezależnie od obciążenia.

Model Revo Job 4 został wyposażony w elektroniczną przetwornicę częstotliwości adaptującą warunki pracy silnika do aktualnej liczby użytkowników, optymalizując zużycie energii i dostosowując wymaganą moc urządzenia w zależności od stopnia obciążenia instalacji.

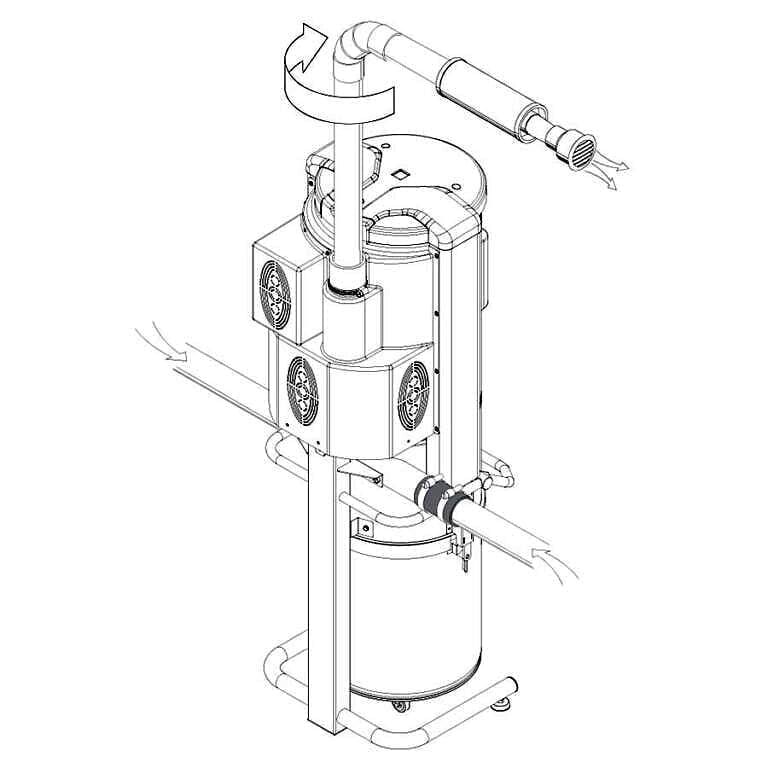

Odwracalne podłączenie do instalacji

Możliwe jest podłączenie jednostki centralnej do rurociągu ssawnego z lewej lub prawej strony bez konieczności adaptacji urządzenia, przyspiesza to montaż oraz proces pierwszego uruchomienia.

Revo Job Alarm zewnętrzny

Alarm zewnętrzny

Model Revo Job 4, który jest wyposażony w przetwornicę częstotliwości, można opcjonalnie podłączyć do zewnętrzenego sygnalizatora, który może pełnić funcję alarmu, w przypadku pojawienia się awarii systemu. Instrukcja obsługi szczegółowo opisuje rodzaje zgłaszanych alarmów.

Modele jednostek centralnych Revo Job

Model Nr kat. Moc silnika Falownik Maks. liczba użytkowników
Revo Job 3 3201.2J 3 nie 2
Revo Job 4 3201.6J 4 tak 3

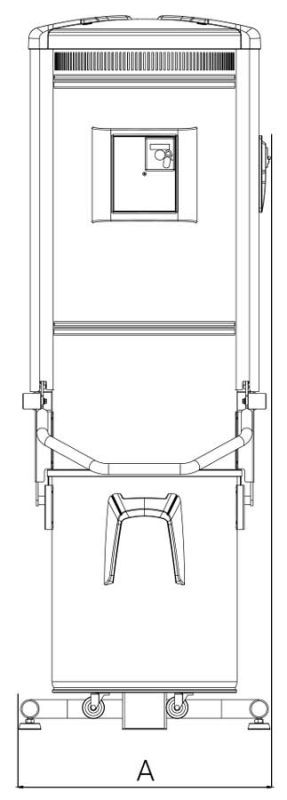

Wymiary i dane techniczne

Wymiary i dane techniczne Revo Job
  1. Obudowa
  2. Cylinder
  3. Panel falownika
  4. Silnik
  5. Filtr
  6. Silnik wibracyjny
  7. Uchwyt / Ramię
  8. Wylot powietrza
  9. Obudowa falownika
  10. Falownik
  11. Wyłącznik główny
  12. Obudowa
  13. Wlot z instalacji
  14. Rama wsporcza
  15. Zbiornik na kurz

Revo Job – jednostka centralna może być używana do zastosowań profesjonalnych, posiada dużą moc ssania przy niewielkich wymiarach. Pozwala na jednoczesne użytkowanie systemu przez 3 użytkowników.

Model Revo Job 3 Revo Job 4
Nr katalogowy 3201.2J 3201.6J
Krócieć ssący / wlot [Ø mm] 80 80
Wyrzut powietrza [Ø mm] 80 80
Stopień ochrony IP 20 20
Zasilanie [V] 400 400
Częstotliwość [Hz] 50 50
Moc silnika [kW] 3 4
Pobór prądu [A] 6,3 8,1
Zasilanie instalacji [V DC] 12 12
Falownik nie tak
[Max. wydatek powietrza [m3/h] 414 570
Powierzchnia filtra [cm2] 17000 17000
System czyszczenia filtra tak tak
Poj. zbiornika na kurz [l] 70 70
Wyrzut powietrza nie nie
Tłumik wyrzutu powietrza nie nie
Ciężar [kg] 100 105
Wymiar A [mm] 570 570
Wymiar B [mm] 560 560
Wymiar C [mm] 178 178
Wymiar D [mm] 821 821
Wymiar E [mm] 675 675
Wymiar F [mm] 210 210
Wymiar G [mm] 500 500
Wymiar H [mm] 1625 1625
Hałas [dB(A)] 60÷80 60÷80

CERTYFIKATY Revo Job

Linia urządzeń Revo Job
Urządzenie zgodne z następującymi normami:

DYREKTYWY UE:

  • 2006/42/CE
  • 2006/95/CE
  • 2004/108/CE

ZASTOSOWANE NORMY SHARMONIZOWANE:

  • EN 60335-1 : 2012
  • EN 60335-2-2 : 2010
  • EN 61000-3-2 : 2006 + A2 : 2009
  • EN 61000-3-3 : 2008
  • EN 55014-1 : 2006 + A1 : 2009
  • EN 55014-2 : 1997 + A2 : 2008
  • EN 62233: 2008

Dyrektywa ROHS 2002/95
Zgodne z dyrektywą REACH

UWAGA: zabudowa i instalacja musi być wykonana zgodnie z aktualnie obowiązującymi przepisami.

Cechy techniczne Revo Job

Jednostka centralna Revo Job została zaprojektowana i jest produkowana zgodnie ze wszystkimi aktualnie obowiązującymi normami i dyrektywami UE, biorąc pod uwagę funkcjonalność, moc i pojemność. Główne cechy i właściwości techniczne:

  • Metalowa cylindryczna rama, malowana proszkowo farbami epoksydowymi
  • Metalowy zbiornik na kurz z kołami (pojemność 70 litrów)
  • Worek z taśmą ściągającą do zbiornika na kurz, dla ułatwienia wymiany i higieny
  • Możliwość podłączenia jednostki centralnej z prawej lub lewej strony do rurociągu, niezależnie od siebie
  • Silnik trójfazowy, oznaczenie CE, stopień ochrony silnika IP 55, klasa izolacyjności F, IEC 2
  • Wentylator bocznokanałowy, zabudowany w lekkiej obudowie ze stopów, wysokowydajny i bezobsługowy, z wbudowanym tłumikiem
  • Mechaniczny zawór hamulcowy
  • Automatyczne sterowanie siłą ssania przez falownik silnika napędowego
  • Filtr poliestrowy, klasy M
  • Ochrona filtra dla zmniejszenia obsługi
  • System automatycznego czyszczenia filtra – wibracyjnie
  • Zasilanie systemu podciśnienia: 12 V
  • Opcjonalny zewnętrzny alarm dla obsługi
  • Komplet z tłumikiem i tulejami do podłączenia rurociągu
  • Zgodny ze wszystkimi akcesoriami Sistem Air
Odkurzacz centralny przemysłowy Revo Job podciśnienie wydajność
Odkurzacz centralny przemysłowy Revo Job podciśnienie wydajność

Wskazówki instalacyjne

Jednostka centralna wymaga podłączenia do zewnętrznej wyrzutni powietrza, wymusza to jej lokalizację w pomieszczeniach technicznych lub użytkowych, np. w garażu lub piwnicy, które są należycie zabezpieczone przed warunkami atmosferycznymi, nadmierną wilgotnością i ekstremalnymi temperaturami.

Jednostka centralna nie powinna być zamontowana blisko źródeł ciepła, takich jak piece czy grzejniki. W fazie projektowania, rekomendujemy znalezienie najlepszej lokalizacji dla jednostki centralnej pod względem przyłącza do systemu rurociągów, pozostawiając rozsądną przestrzeń dla zabudowy urządzenia, obsługi, a także wentylacji. Warunki techniczne jednostki centralnej pozwalają na jej podłączenie do rurociągu z lewej lub prawej strony. Jeśli system odkurzania będzie instalowany w budynku wielokondygnacyjnym, należy zainstalować jednostkę centralną na najniższym poziomie.

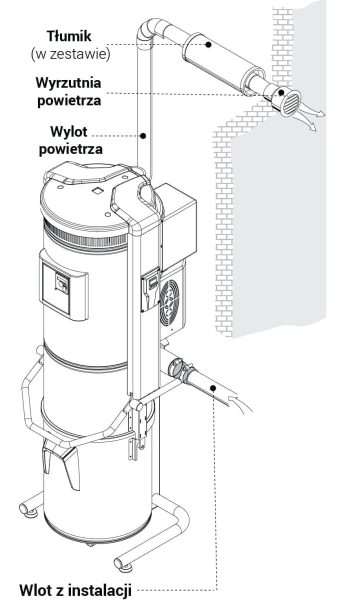

Montaż jednostki centralnej

Jednostka centralna nie wymaga specjalnego kotwienia do podłoża, jednakże powierzchnia, na której zostanie posadowiona, powinna być pozioma, gładka, bez pęknięć. Urządzenie nie powinno być montowane na dyletacjach.

Podłączenie rurociągu

Podłączenie do systemu rurociągu ssawnego oraz wydech powietrza mogą być wykonane z lewej lub prawej strony jednostki centralnej.

UWAGA: jeśli rurociąg wydmuchowy jest dłuższy niż 5 metrów, koniecznym jest zainstalowanie przewodu o większej średnicy, aby zmniejszyć opory przepływu wydmuchiwanego powietrza.

Łatwe opróżnianie zbiornika

Jednostka centralna Revo Job jest wyposażona w metalowy zbiornik na kurz z systemem łatwego otwierania i komfortowego wyjmowania.

Łatwe opróżnianie zbiornika w Revo Job

Zbiornik na kołach

Dzięki wbudowanym kółkom, zbiornik na kurz może być łatwo przesuwany.

Zbiornik na kołach

Złącza elektryczne

Elektryczna instalacja sterująca

Nr katalogowy Opis Szt.op.
3301.4 4 wejściowy dzielnik oporowy 1

Jednostka centralna rozpoznaje liczbę aktywnych użytkowników systemu w funkcji rezystancji instalacji sterującej 12 V. Zastosowanie dedykowanego dzielnika oporowego pozwala na podział instalacji na 4 obszary, w każdym z których dopuszczalna jest dowolna liczba gniazd ssawnych.

Odkurzacz centralny przemysłowy Revo Job instalacja elektryczna

A może nowoczesny i energooszczędny rodzaj wentylacji mechanicznej z odzyskiem ciepła? Zajrzyj tutaj.

Revo Job

Revo Job to niezawodna filtracja, system oczyszczania filtra, estetyczna obudowa oraz wygodny dostęp do zbiornika na kurz. To odkurzacz centralny dla hoteli i pensjonatów przystosowany do ciągłej pracy.
